ZC1808-08B

郑州市中创仪器仪表有限公司 发布时间:2019-3-12 19:36:09  [字体放大] [字体缩小]

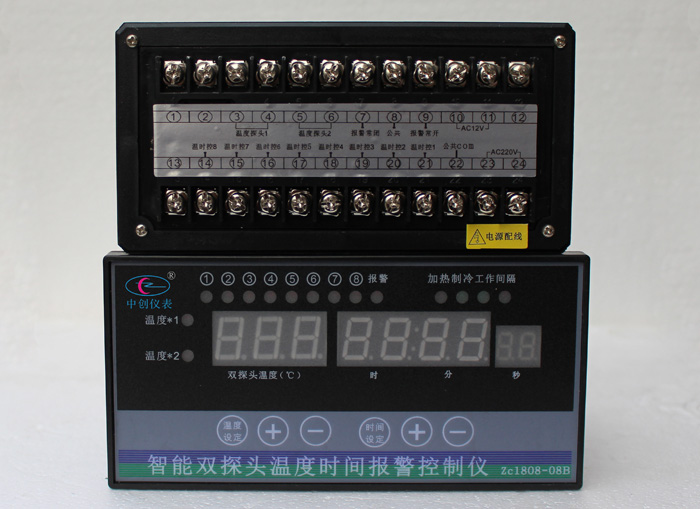

升级款温度时间报警控制仪
通用说明书


特点(适用Zc1804—Zc1810)
●双探头输入,A.B相互显示,温度更精确,数字控温,最小控温单位0.1℃。
●间隔排风,循环工作,恒温换气。定时排风,6路控制输出,1路超温低温报警输出。
●延时启动,顺序启动,间隔可调,时间控制,防止负冲击。
●内部有防干扰单片机处理技术,供电电压宽波动不会损坏变压器。
●双探头传感器更稳定,A探头有故障,B探头工作,A.B相互显示,显示温度更精确更稳定

产品功能
阶梯温度控制

   一路温度传感器输入,仪表内部6组阶梯温度设定值对应控制6个继电器,设定值在0~60℃内任意调节,当前温度达设定温度时,对应继电器动作(比如六个阶梯温度值设定为27℃、27.5℃、28℃、28.5℃、29℃、29.5℃,当温度达到27℃时开一个风机,当温度达到29.5℃时开6个风机)。最小温度控制单位是0.1℃。

加热制冷功能
   每路可独立设置成加热模式或制冷模式。比如第一路设置成加热模式,控制锅炉引风机,晚上加热用。剩余几路设置成制冷模式,控制排风机,白天降温用。
   加热模式:当温度低于设定值时继电器动作。
   制冷模式:当温度高于设定值时继电器动作。

时间控制功能-恒温换气
   合理设置时间功能可实现恒温最小风量通风达到恒温换气的目的在冬季,外部空气较冷长时间通风会造成室内温度过低。当6路中的任意一路设置为时间控制时,其对应的继电器依据工作时间和间隔时间动作。在工作时间内,继电器吸合。在间隔时间内继电器断开。工作时间用时分秒独立显示。
   间隔工作受独立的温度上下限控制。温度大于上限风机一直转,温度小于下限风机停止转,温度在上下限之间风机间隔工作。


回差
   设定界限和停止界限之间的差值。
   比如:第一路温度界限设定为28度,当温度达到28度后风机开始工作。温度下降27.5度风机停止,则回差值应设置为0.5度。6路输出所用的回差值一样。


顺序启动
   为了防止同时输出对供电线路有大负荷冲击,保护电气元件。当温度突然变高或者上电后温度处于很高的数值,多路都需要输出。此时会顺序启动,第一路输出后间隔一段时间,下一路再输出。防止同时输出。

报警功能
有独立的报警上限和报警下限,当测量温度超出范围后,报警继电器动作。温度传感器线断或短路,报警继电器动作。传感器长度默认长度为5米、10米、15米、20米、30米,可以加长,最长200米,

参数设置
   操作步骤1:设置温度类参数

   按键动作分为长按和短按。长按要大于3秒,短按小于0.5秒。
   长按作用是进入设置界面和退出设置界面。短按作用是切换参数项或加减数值。按"温度设定"键3秒后进入温度参数设定,对应数值闪烁。按"+"或"-"键调整参数,此时长按"+"或"-"键能快速调整数值。
   再次短按"温度设定"键,切换到下一个参数设置。


按照上表所示:
1~6路全部为制冷模式(降温模式),

第1路温度高于27.6度启动,小于27.1度停止
(停止值=设定值-温度界限回差:27.1=27.6-0.5)

第2路温度高于28.0度启动,小于27.5度停止
(停止值=设定值-温度界限回差:27.5=28.0-0.5)

第3路温度高于28.4度启动,小于27.9度停止
  (停止值=设定值-温度界限回差:27.9=28.4-0.5)

第4路温度高于28.8度启动,小于28.3度停止
(停止值=设定值-温度界限回差:28.3=28.8-0.5)

第5路温度高于29.2度启动,小于28.7度停止
(停止值=设定值-温度界限回差:28.7=29.2-0.5)

第6路温度高于29.5度启动,小于29.0度停止
(停止值=设定值-温度界限回差:29.0=29.5-0.5)
误差修正是0,代表当前显示的温度准确,没有调整。
顺序启动延迟时间F=1,代表当两路需要同时启动时,其中一路先启动,等待1秒后第二路再启动。

操作步骤2:设置时间类参数


   按键动作分为长按和短按。长按要大于3秒,短按小于0.5秒。
   长按作用是进入设置界面和退出设置界面。短按作用是切换参数项或加减数值。按"时间设定"键3秒后进入工作时间设定,对应数值闪烁。按"+"或"-"键调整参数,此时长按"+"或"-"键能快速调整数值。
   再次短按"时间设定"键,切换到下一个参数设置。
   按照上表所示:第三路为时控,其他路为温控。工作2分钟停止10分钟。温度超过30度,第三路一直工作。温度低于20度风机不工作。温度在20-30度之间,按照时控功能工作。


选型


技术参数
