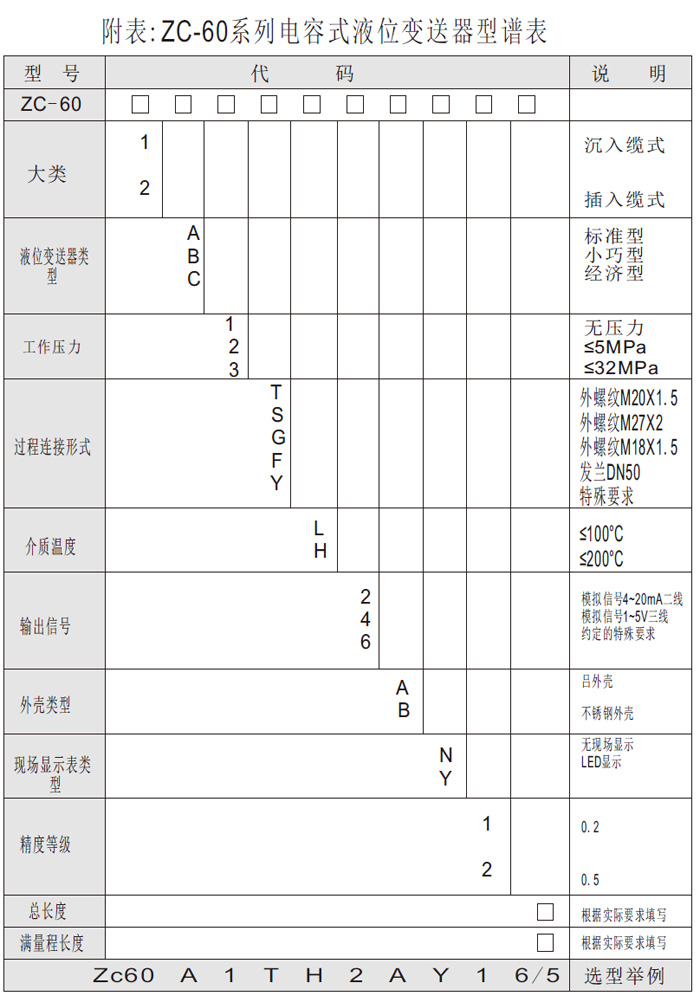

电容式变送器说明书

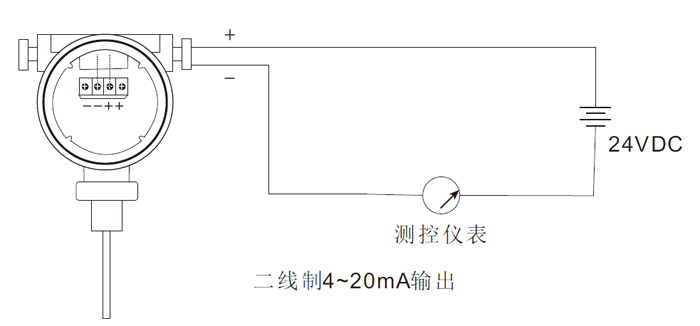

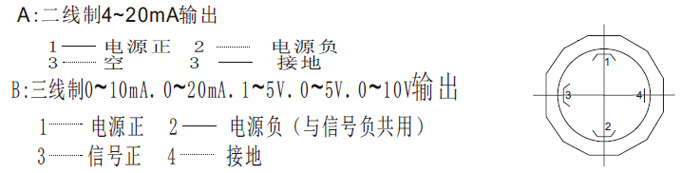

图1.标准型液位变送器接线图

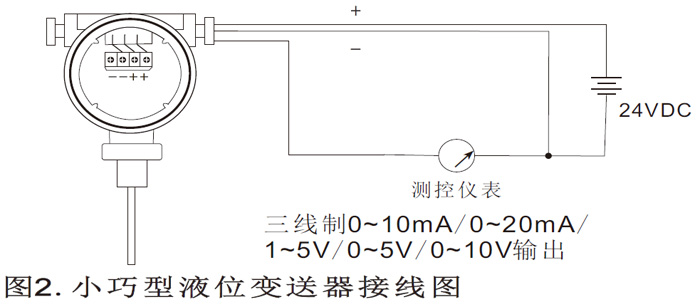

五.安装:

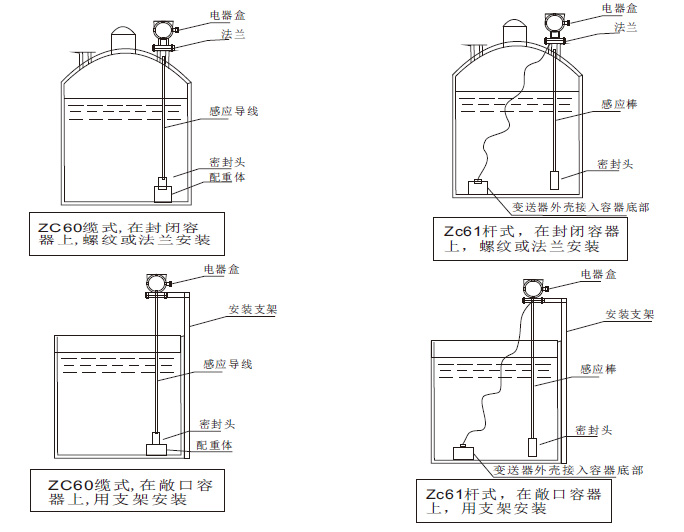

缆式和杆式液位变送器具有多种安装固定方式，以适应不同现场情况。当现场不能 够提供M21X1.5的内螺纹或法兰等工艺设施时，可选择墙壁安装式.水平管架式和垂直管架式等三种安装方式可选择，使你在现场安装时得心应手。（附图）

在测量流动性较大的介质时，为防止传感器剧烈摆动，用户可选用配重附件，以起
到稳定传感器的作用，加配重时一定要把配重物体放入容器底部，以免拉坏传感导线。
在现场环境较恶劣时，用户应选用传感器防护罩来保护传感器，以免被异物损坏
或影响测量的准确性。
使用ZC60型杆式液位变送器时，如不是金属容器，则需要把变送器的外壳用
一根导线接入容器的底部，否则测量不准确。
本系列任何一款液位变送器外壳必须可靠接地，接地电阻应小于4Ω.

六：注意事项：

1 .凡供货产品均带有（贴有）产品合格证及使用说明书，其中有产品编号.技术参数.接线图.出厂日期等，请认真查对，以免用错。
2.安装时应根据产品连接方式和螺纹类型，查对现场接口是否与产品接口一致。若为螺纹
接口，应慢速拧紧，注意密封，不能把扭矩直接加到变送器壳体上，只能加在变送器接口六
方上。
3.接线应严格按照我公司使用要求接线。
4.本产品为精度的换能仪表，禁止随意拆卸.碰撞.跌落.用力甩打。
5.变送器通电既可工作，但预热30分钟输出稳定。
6.使用中若发现异常，应关掉电源，停止使用，进行检查，或直接向我公司技术部联系。
7.运输.储存时应恢复原包装，存放在阴凉.干燥.通风的库房内。
8.安装使用过程中要注意不能把感应导线的外皮弄破。
9.安装时感应导线要距离水池的壁至少10CM以上，否则测量不准确。
10.安装现场要采取有效的防雷措施。
七.保修条款：
用户在严格按照说明书的指导下,本产品免
费保修一年.下列情形不在保修范围;
1 .自行拆卸线路板及各零部件;
2 .雷击或者有强电窜入本系统,烧坏电路;
3 .电源电压超过3 0伏,电路板烧坏;
4 .接线端电缆头密封不严,造成电器盒进水或水蒸汽;
5 .未正确选型，超过该产品的使用范围；
6 .传感导线或者整机的某一部位碰伤或破损。
