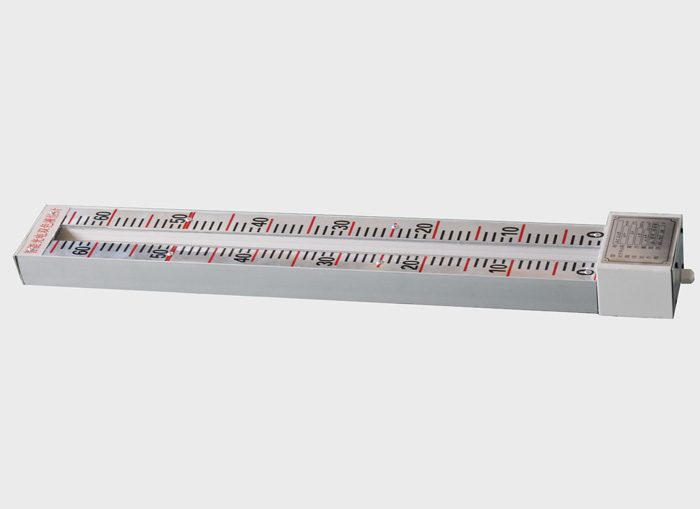

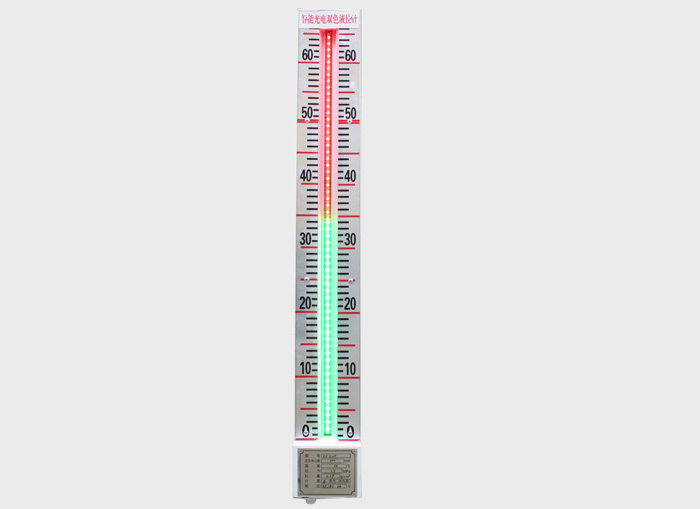

ZC1109智能光电双色液位计面板

郑州市中创仪器仪表有限公司 发布时间:2019-3-14 10:32:14  [字体放大] [字体缩小]




一、概述
    ZC 型系列浮子液位计是以磁浮子为测量元件,经磁系统耦合将受压或敞口容器中的被测介质液位传递至指示器的液位或界位测量仪表。其基本型为现场指示型,现场指示具体具有两种指示方式,一种是翻球式,另一种是翻柱式。基本型配上液位报警器可实现远距离液位或界位的上下越位报警,限位控制或联锁;与远传(变送)装置配合可将液位的变化转换成标准直流电流信号4~20mA(两线制),成为DDZ-Ⅲ型电动单元组合仪表的变送单元,实现液位或界位的远跑离指示,检测或控制。浮子液位计具有结构简单,检测功能齐全、读数直观、醒目、测量范围大等优点。尤其对在大量程,强腐蚀性、易燃、易爆等场合更为实用。
    浮子液位计有普通型,隔爆型和本质安全型三种结构形成,用户可以根据现场防爆要求选用相应的产品。
    根据浮子液位计的使用情况及用户的需求,在原有现场指示型的基础上增加了翻球式位指示,使现场指示更加可靠、清晰。对远传装置亦作了改进,原来的三线制,改为两线 制,并使之一体化,使仪表的各种性能提高。用户安装维修更加方便。


《一》标记及标记示例
标 记


标记示例
一个PN6.3MPa, 测量范围为1100,接口法兰密封面凸面,带上下限液位报警器,本体材质为OCrl8Ni9Ti 的翻板式带夹套磁性液位计所测介质密度为0.7/cm3,标记为:
HG/T 21584-95 ZC 6.3M-1100-0.7 BF321C
一、 主要技术参数
1、基本型
  (1)测量范围(即安装法兰中心距)50:0、800、1100、1400、1700、2500、4000、8000mm;注:在500~8000mm 测量范围内,用户可根据需要任意选择。
(2)现场指示精度:±10mm。
(3)介质温度:-80~+250℃。
(4)介质密度差:≧ 0.15g/cm3(测量界位)
(5)介质密度:≧0.45 g/cm3(测量界位)
(6)工作压力:PN2.5 4.0 6.4 10.0 16.0MPa。压力≧PN10.0MPa,且介质密度≦0.8 g/cm 时浮子加压力补偿装置。
(7)介质粘度:≧1St(10-4/M2/S)
(8)过程连接法兰:
    当浮子液位计压力等级为PN2.3、4.0MI’a 时,其过程连接法兰均按JB82-59,DN20~25,PN40 为动凸面法兰制造(即PN2.5MPa 的压力等级仍配PN4.0MPa 等级的法兰),用户可配凹面法兰(可与带凹面法兰的阀门直接连接)。
    当浮子液位计压力等级为PN6.4,10.0,16.0MPa 时,其过程连接法兰为JB82-59,DN20~25,固定凸面法兰制造,过程连接法兰压力等级与浮子液位计相同。用户自配凹面法兰(可与带凹面法兰的阀门直接连接)。
    用户如需特殊法兰,在订货时需注明。
(9)环境振动:频率≦25Hz,振幅≧0.5mm(在实际运行状态下)。
(10)液位计重量(见表二)


2、报警器
(1) 供电电源电具压:AC/220V/50HZ, AC/36V DC24V。
(2) 输出信号:三常开,三常闭开关信号。
(3) 开关触点容量:220V、2A。
(4) 工作寿命:>10 5 次。
(5) 报警精度:±5mm。
(6) 环境温度:-40~+60℃。
(7) 环境振动 :频率≦25Hz,振幅≦0.5mm。
(8) 防爆型式用防爆标志:经中国防爆电气产品检测中心检验合格。
 (9) 报警开关防爆软管接头:M20X1.5 阴螺纹。
3.远传(变送)装置


(1) 远传装置量程:0~500mm 至0~8000mm;在同一设备上,因量程过大而同时使用多台同一型号的浮子液位行时,远传部分可以串联使用,但用户在订花时须注明。
(2) 精度:±10mm。
(3) 回差:±10mm。

(4) 输出信号:4~20A.DC。
(5) 远传最大距离:3Km,敷设电缆电容,电感最大值不超过0.04uF、2mH。
(6) 电源电压:DC24V AC 220V,AC36V/50Hz(浮位液位计配带24V 直流稳压电源)。
(7) 环境温度:-40~+60℃。
(8) 环境振动 :频率≦25Hz,振幅≦0.5mm。
 (9) 负载阻抗:250Ω
(10)防爆软管接头:M20X1.5 阴螺纹。
 (11) 功耗:<1.0W.
(12)二次表开口尺寸:152X76 经中国防爆电器产品检测中心检验合格。
4.接液材质
(1) 筒体:1Cr18Ni9Ti。
(2) 浮子:1Cr18Ni9Ti。
(3) 上、下连接法兰:1Cr18Ni9Ti。
(4) 排污阀:1Cr18Ni9Ti。


四、 主要结构及工作原理
1. 基本型
    基本型结构见图一,由筒体5、浮子7、浮子室6、法兰4.9、标尺架8、指示器12、导管13 部分组成。它经上、下过程连接法兰安装于容器的侧面,根据浮子重量和浮子排开液体体积重量相等的原理,使装有永久磁钢的浮子浮在被测介质中,并随液位或界位的变化而上、下移动。浮子内磁钢所在的位置(即实际液位或界位的高度)通过磁系统的耦合被传递到现场指示器,并从标尺上独处液位界位的高度。

图一 ZC 系列基本型浮子液位计结构图


2. 报警器
    报警器由报警开关盒转换器两部分组成。报警开关见图二,安装于浮子室外侧,由浮子内测功驱动。它具有事故不排除报警不停止的记忆功能;转换器安装管饭控制室内,它既向报警开关供电,又将报警开关的动作信号转换成继电器触点动作(三常开、三常闭)作为报警开关为无触点开关(晶体管开关),工作电压AC220V/50Hz。


3.远传(变送)装置
(1)远传装置由传感和转换两部分电路组成。传感部份系一组装在钢管里的电阻和干簧组成,它紧靠浮子室。转换部分装在传感钢管顶端。结构及安装形式见(图三)


(2)工作原理:液位的变化,使传感部分中的电阻Px 的电阻值发生相应的变化。例如:液位在零位时,由于浮子内磁钢磁性驱动。使JG1 吸合,RX 值最大(输出4mA)。随着液位上升,浮子上升,JG1 失磁脱开,JG2 得磁吸合Rx=R 总-RJ,如此浮子上升,电阻Rx 随液位上升,阻值呈线性减少,到最高点时,Rx=0(输出20mA);液位下降,则反之,由转换部分提供的恒流源IH,在Rx 上形成线性电压,进入转换部分,转换成4-20mA 的信号。


1. 稳压电源
(1)稳压电源原理:① 电源:220V.AC 50HZ;②输出:24V.DC;③功率:10W;④功耗:0.5W。
(2)稳压电源外形尺寸:160×180×100(长×宽×高)。


五、构成及接线说明:
1. 去掉安全栅,将安全栅两端的导线直接连接,即构成普通型或隔爆型系统图
2. 安全栅具体安装及接线,调校要求,见该产品的使用说明书,系统检查及调校时必须断开安全栅,交安全栅两端的导线直接连接,以防安全栅烧坏。
3. 远传装置系统构成及接线见图四。


六、调整和检验
   浮子液位计在出厂前已要据用户提供的工作压力、介质密度调整好了标尺的位置,并在浮子上标有工作压力,介质密及浮子上下端,按箭头所指方向放入浮子室内,切勿颠倒放入,如果要现场需作更精确的调整时,则请按如下步骤进行:
1、 调整时需要的仪器及设备见(表二)
