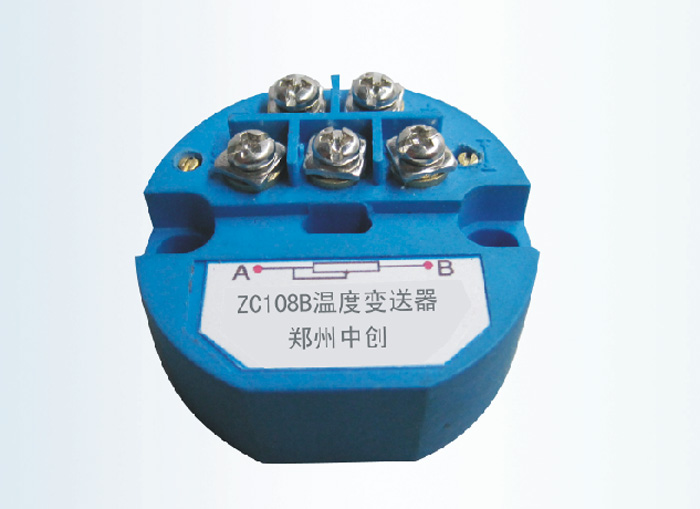

ZC108B温度变送器 模块

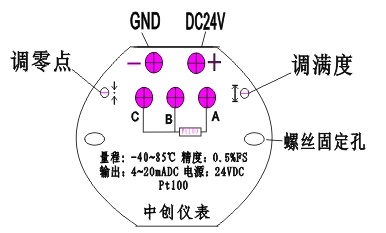

二、仪表接线图(以下为基本配线,特殊订货请参见随机说明书接线图)

   ZC108B温度变送器是两线制温度变送器,电源是直流DC24V±0.5%，温度传感器类型是Pt100.温度处于零下40℃输出电流为4mA,温度处于正85℃输出电流为4-20mA.输出电流为直流电流，输出4~20mA电流是线性变化的，国标:零下-40℃阻值为84.27Ω输出4mA零上85℃阻值为132.8Ω输出20mA如有误差请更换传感器或调整零点和满度进行校对.

1.产品型号：ZC108B
2.输入电压：DC24V
3.输出信号：4-20mA
4.输入类型：Pt100

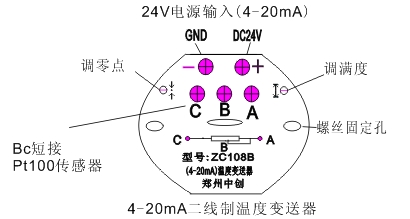

5.标示接线图如下：
