ZC-6502液晶数字温湿度控制器

郑州市中创仪器仪表有限公司 发布时间:2019-8-7 11:06:56  [字体放大] [字体缩小]

特点:

●温度、湿度各两级界限继电器输出,参数修正。

●四路继电器输出通道。

●传感器故障提示。

温度有两路独立继电器输出,可设置两个不同的界限参数,每一路可独立设置成为加热模式或制冷模式。

湿度有两路独立继电器输出,可设置两个不同的界限参数,每一路可独立设置成为加湿模式或除湿模式。

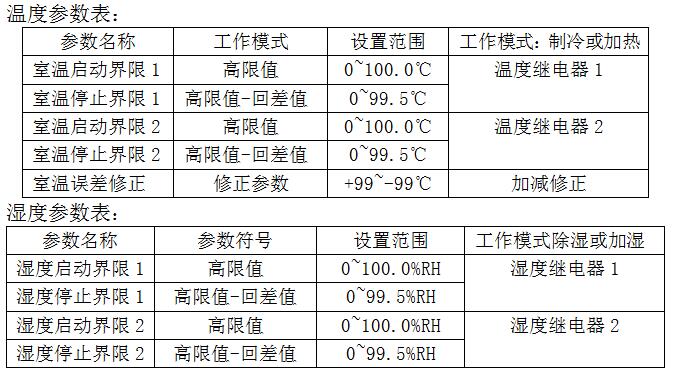

参数设置:

按“设置”键,进入运行参数显示:运行参数和修正参数,(加,减切换)

温度输出通道1(按设置键进入温度通道1设置高限和回差值:加减调参数值)

温度输出通道2(按设置键进入温度通道2设置高限和回差值:加减调参数值)

湿度输出通道1(按设置键进入湿度通道1设置高限和回差值:加减调参数值)

湿度输出通道2(按设置键进入湿度通道2设置高限和回差值:加减调参数值)

 进入通道后按设置键进行高限,回差,工作模式切换,加减调整参数值。


控制逻辑:


制冷/加热模式设置方法:


制冷:当“实际温度值”大于“温度高限”设定值时,温度1继电器工作闭合。比如高限值为28℃,回差值为3℃,当温度高于28℃,温度1控制继电器闭合,当温度低于等于25℃,温控1继电器断开。高限值-回差值=停止制冷温度值。


加热:当“实际温度值”大于“温度高限”设定值时,温度1继电器断开不工作。比如高限值为28℃,回差值为3℃,当温度高于28℃,温度1控制继电器断开,当温度低于等于25℃,温控1继电器闭合。高限值-回差值=启动加热温度值。


除湿/加湿模式设置方法:


除湿:当“实际湿度值”大于“湿度高限”设定值时,湿度1继电器工作闭合。比如高限值为80.0%RH,回差值为10.0%RH,当湿度高于80.0%RH,湿度1控制继电器闭合,当湿度低于70.0%RH,湿度1控制继电器断开。高限值-回差值=停止除湿值。


加湿:当“实际湿度值”大于“湿度高限”设定值时,湿度1继电器断开不工作。比如高限值为80.0%RH,回差值为10.0%RH,当湿度高于80.0%RH,湿度1控制继电器断开,当湿度低于等于70.0%RH湿度1控制继电器启动。高限值-回差值=启动加湿值。
