数字温湿度控制器

郑州市中创仪器仪表有限公司发布时间：2019-3-14 10:56:59　 [字体放大] [字体缩小]

数字温湿度控制器使用说明书

特点

●温度、湿度各两级界限继电器输出，数值修正。

●四路继电器输出通道。

●传感器故障提示。

温度有两路独立继电器输出，可设置两个不同的界限参数，每一路可独立设置成为加热模式或者降温模式。

湿度有两路独立继电器输出，可设置两个不同的界限参数，每一路可独立设置成为加湿模式或者除湿模式。

参数设置

按“温度设定”键,设置温度参数。

按“湿度设定”键,设置湿度参数。

长按 “温度设定”键或者“湿度设定”键,进入设置界面，再次按键依次显示可设置的参数，按"加"或"减"键,可直接调整参数。循环一遍后，自动退出。

温度参数表：

湿度参数表：

控制逻辑

加热制冷模式设置方法

当“温度启动界限”设定值大于“温度停止界限”设定值时，为制冷模式。比如启动值为28℃，停止值为26℃，当温度高于等于28℃，控制继电器吸合，当温度低于等于26℃，控制继电器断开。

当“温度启动界限”设定值小于“温度停止界限”设定值时，为加热模式。比如启动值为22℃，停止值为24℃，当温度低于等于22℃，控制继电器吸合，当温度高于等于24℃，控制继电器断开。

加湿除湿模式设置方法

当“湿度启动界限”设定值大于“湿度停止界限”设定值时，为除湿模式。比如启动值为50.0%，停止值为40.0%，当湿度高于等于50.0%，控制继电器吸合，当湿度低于等于40.0%，控制继电器断开。

当“湿度启动界限”设定值小于“湿度停止界限”设定值时，为加湿模式。比如启动值为40.0%，停止值为50.0%，当湿度低于等于40.0%，控制继电器吸合，当湿度高于等于50.0%，控制继电器断开。

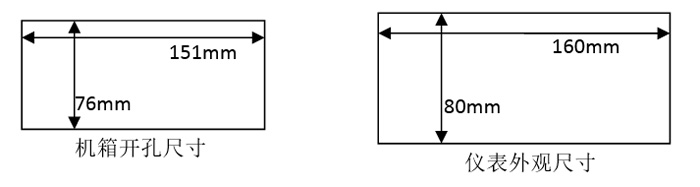

技术参数
